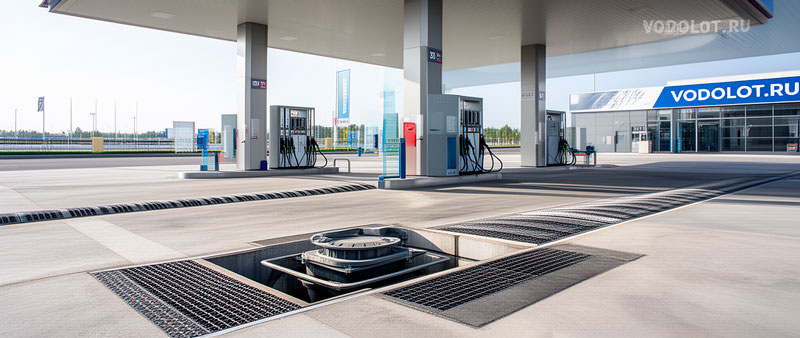

Водоотвод для АЗС и нефтебаз — система повышенной ответственности, проектируемая с учётом требований пожарной безопасности (Федеральный закон №123-ФЗ), экологического законодательства и отраслевых норм (СП 156.13130.2014 «Станции автомобильные заправочные. Требования пожарной безопасности»). Ключевая особенность — обязательная очистка поверхностного стока от нефтепродуктов до концентрации ≤0,05 мг/л перед сбросом в ливневую сеть или на рельеф. В статье рассмотрены требования к материалам лотков, составу очистных сооружений и схеме водоотвода для типовой АЗС на 4–8 ТРК (топливораздаточных колонок).
1. Нормативные требования к водоотводу АЗС
- СП 156.13130.2014 (п. 6.4.3): площадка АЗС должна иметь организованный отвод поверхностных вод. Покрытие проездов и площадки для слива топлива — твёрдое водонепроницаемое, с уклоном в сторону дождеприемников
- Федеральный закон №123-ФЗ (ст. 71): системы водоотвода на объектах с обращением ЛВЖ (легковоспламеняющихся жидкостей) должны исключать распространение горящей жидкости по территории в случае аварийного пролива
- СанПиН 2.1.3684-21: сброс неочищенного поверхностного стока с территории АЗС в водные объекты запрещён. Обязательна очистка на ЛОС (локальных очистных сооружениях)
2. Требования к материалам лотков
Лотки на территории АЗС подвергаются воздействию бензина, дизельного топлива и моторного масла. Обычный бетон под воздействием углеводородов теряет прочность на 20–30% в течение 2–3 лет. Поэтому для АЗС рекомендованы:
- Полимербетонные лотки (CompozitMassiv, CompoMax): водопоглощение <0,5%, химическая стойкость pH 3–11, стойкость к ГСМ. Класс нагрузки C250–D400. Оптимальный выбор
- Пластиковые лотки (PolyMax): стойки к водным растворам углеводородов, но подвержены набуханию при длительном контакте с чистым бензином. Допустимы для зон, где пролив топлива маловероятен
Запрещены: обычные бетонные лотки без гидрофобной пропитки, стальные лотки без антикоррозионного покрытия, оцинкованные решётки (цинк растворяется в углеводородах).
3. Схема очистки поверхностного стока с территории АЗС
Типовая схема ЛОС для АЗС включает три ступени:
- Пескоуловитель: задержание песка, грунта и взвешенных веществ. Эффективность 85–95% для частиц >0,2 мм. Объём камеры — не менее 50 л на каждые 100 м² водосбора
- Нефтеуловитель (сепаратор нефтепродуктов): гравитационное отделение нефтепродуктов. Принцип — коалесценция (слияние мелких капель нефтепродуктов в крупные с последующим всплытием). Остаточная концентрация — ≤5 мг/л. Для достижения норматива 0,05 мг/л — обязателен 3-й этап
- Сорбционный фильтр: доочистка через активированный уголь или специальный сорбент. Замена сорбента — по исчерпанию ёмкости (определяется лабораторным анализом стока на выходе, но не реже 1 раза в год)
4. Типовая схема водоотвода для АЗС на 6 ТРК
Исходные данные: площадь водосбора 1500 м² (асфальтобетон), Московская обл.
- Расчётный расход: Qr = 80 × 0,85 × 0,15 = 10,2 л/с
- Периметр площадки ТРК — линейный водоотвод: лотки DN150, полимербетон, класс C250, L = 80 м
- Площадка слива топлива из автоцистерны — лоток с решёткой D400 (возможен заезд автоцистерны), L = 12 м
- Зона заправки — дождеприемники с пескоулавливающей камерой, 4 шт.
- ЛОС: пескоуловитель 100 л + нефтеуловитель 10 л/с + сорбционный фильтр
- Сброс очищенного стока — в ливневую сеть (при наличии) или накопительную ёмкость с вывозом
Нормативная база
- Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- СП 156.13130.2014 «Станции автомобильные заправочные»
- СанПиН 2.1.3684-21
- СП 32.13330.2018 «Канализация. Наружные сети»
- ГОСТ 32955-2014 «Лотки водоотводные»
