Водоотвод в тоннелях — одна из наиболее сложных инженерных задач в транспортном строительстве, где ошибка проектирования или некачественный монтаж приводит к катастрофическим последствиям: затоплению тоннеля с остановкой движения, разрушению обделки при заморозке просочившейся воды, коррозии арматуры и инженерных систем. Согласно СП 122.13330.2012 «Тоннели железнодорожные и автодорожные», система водоотвода тоннеля должна обеспечивать приём и отведение воды из трёх источников: грунтовые воды, поступающие через обделку; поверхностные воды, заносимые транспортом с въездных порталов; технологические воды (мойка тоннеля, пожаротушение). В статье рассмотрены конструктивные схемы водоотвода тоннелей, требования к материалам и особенности эксплуатации.
1. Источники воды в тоннеле и расчётные расходы
| Источник | Интенсивность | Расчётный расход для тоннеля L=1 км | Примечание |
|---|---|---|---|
| Грунтовые воды (фильтрация через обделку) | 0,05-0,5 л/с на 100 м тоннеля (при качественной гидроизоляции обделки) | 0,5-5,0 л/с | Сезонные колебания: весной — до 3× от среднегодового. Зависит от глубины заложения и гидрогеологии |
| Поверхностные воды (занос транспортом через порталы) | Зависит от интенсивности дождя и площади въездных пандусов. Для портала с пандусом 500 м²: Q=0,5-2,0 л/с во время дождя | 1-5 л/с (пиковый, во время дождя) | Основной пик — при въезде мокрого транспорта после ливня. Частично решается дренажом на въездных пандусах ДО тоннеля |
| Технологические воды | Эпизодические: мойка тоннеля (2-4 раза/год) — 10-20 л/с; пожаротушение — до 50 л/с (проектный расход АУПТ) | Пиковый — 50 л/с (пожар); до 20 л/с (мойка) | Подбирается по максимальному из эпизодических расходов (пожар). Рабочий (фоновый) — по сумме грунтового + поверхностного |
2. Конструктивная схема водоотвода тоннеля
Продольный водоотвод (лотки в лотке тоннеля)

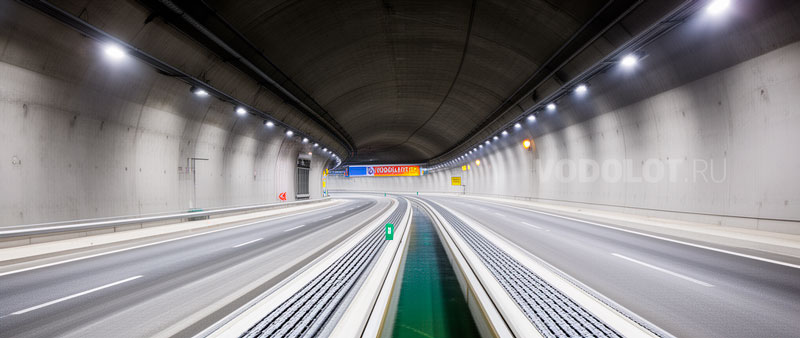

Вдоль стен тоннеля (с одной или двух сторон, в зависимости от поперечного уклона проезжей части) укладываются водоотводные лотки, перекрытые решётками класса D400-E600. Лотки принимают воду, стекающую с проезжей части, и воду, капающую со свода (через дренажные трубки в обделке). Продольный уклон лотка — не менее 0,5% (5‰). Для протяжённых тоннелей (>1 км) уклон лотка совпадает с продольным уклоном тоннеля (до 4% для горных тоннелей).
Дренаж за обделкой (заобделочный дренаж)
За обделкой тоннеля (в пространстве между породой и бетоном обделки) прокладывается дренажная система: геотекстиль (дренирующий ковёр) + дренажные трубки d=50-100 мм, отводящие грунтовую воду к продольным лоткам. Без заобделочного дренажа вода накапливается за обделкой, создавая гидростатическое давление до 0,1-0,5 МПа (1-5 атм), что приводит к протечкам через швы и трещины. Трубки заобделочного дренажа выводятся в продольный лоток через отверстия в обделке (шаг 5-10 м).
Водосборные резервуары и насосные станции
В пониженной точке тоннеля (или в нескольких точках для протяжённых тоннелей) устраивается водосборный резервуар ёмкостью 10-50 м³, оборудованный погружными насосами (рабочий + резервный). Вода из резервуара откачивается на поверхность по напорному трубопроводу, проложенному в кабельном канале тоннеля. Требования к насосной станции: 100% резерв (СП 122.13330.2012, п. 9.5); автоматическое включение резервного насоса при отказе основного; оповещение диспетчера о переполнении резервуара (аварийный датчик уровня); электропитание — 1-я категория надёжности (АВР + дизель-генератор).
3. Требования к материалам водоотводных лотков в тоннелях
| Параметр | Требование | Обоснование |
|---|---|---|
| Класс нагрузки | D400 (автодорожные), E600 (железнодорожные) | Возможен проезд тяжёлой спецтехники (пожарные машины, эвакуаторы) |
| Материал лотка | Полимербетон (предпочтительно) или бетон B45 с эпоксидным покрытием | Стойкость к нефтепродуктам (капли масла, ДТ), противогололедным реагентам, огнестойкость (пожар в тоннеле — t до 1000 °C) |
| Материал решётки | Чугун ВЧ50 или ВЧШГ-50 | Негорючесть, высокая прочность, стойкость к деформации при нагреве (сталь деформируется при t > 600 °C) |
| Класс огнестойкости лотка | Не ниже EI 60 (60 мин) для автодорожных тоннелей длиной >1 км | Федеральный закон №123-ФЗ, ст. 87. При пожаре система водоотвода должна сохранять работоспособность для отвода воды от АУПТ |
| Крепление решётки | Болтовое с контргайкой или клиновой запор (исключается вибрационное раскручивание) | Постоянная вибрация от движения транспорта. Самопроизвольное открывание решётки — риск ДТП |
Нормативная база
- СП 122.13330.2012 «Тоннели железнодорожные и автодорожные»
- Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- СП 32.13330.2018 «Канализация. Наружные сети»
- ГОСТ 32955-2014 «Лотки водоотводные дорожные»
