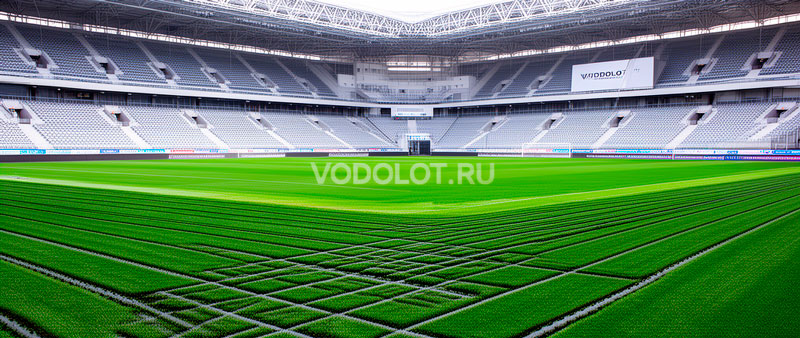

Водоотвод для спортивных объектов — узкоспециализированная инженерная задача, требующая учёта специфических требований спортивных федераций по ровности, дренирующей способности и травмобезопасности покрытия. Для открытых спортивных сооружений (футбольные поля с натуральным и искусственным покрытием, теннисные корты, беговые дорожки, многофункциональные площадки) водоотвод является критическим фактором, определяющим возможность проведения соревнований и тренировок после выпадения осадков. Согласно регламентам FIFA, UEFA и World Athletics, поле должно быть готово к игре через 30 минут после дождя интенсивностью 15 мм/ч. В статье рассмотрены нормативные требования, конструктивные решения и примеры реализации водоотвода для различных типов спортивных объектов.
1. Нормативные требования к водоотводу спортивных объектов
| Нормативный документ | Требование | Параметр |
|---|---|---|
| Регламент FIFA/УЕФА (стадионы категории 4) | Инфильтрационная способность покрытия | ≥180 мм/ч (натуральный газон); ≥500 мм/ч (искусственный газон с дренирующей подложкой) |
| World Athletics (легкоатлетические стадионы) | Уклон покрытия беговой дорожки | Поперечный: 0,5-1,0% (внутрь); продольный: ≤0,1% (строго горизонтально для спринта) |
| СП 31-115-2006 «Физкультурно-спортивные залы» (открытые плоскостные сооружения) | Уклон покрытия открытых площадок | 0,5-1,0% для отвода воды. Застой воды на покрытии не допускается |
| ITF (Международная федерация тенниса) | Уклон корта | 0,5-0,8% (поперечный или диагональный). Время высыхания после дождя — ≤30 мин |
2. Дренаж футбольного поля с натуральным газоном
Конструкция дренирующего основания
Футбольное поле с натуральным газоном — сложная гидротехническая система. Конструкция «пирога»:
- Растительный слой (газон): смесь песка и органики, толщина 150-200 мм. Уклон — 0,5-0,8% от центра к краям (двускатный) или в одну сторону
- Корнеобитаемый слой: песок средней крупности (фракция 0,5-2,0 мм), толщина 200-300 мм. Коэффициент фильтрации — ≥500 мм/ч
- Дренирующий слой: щебень фракции 5-20 мм, толщина 150-200 мм. Коэффициент фильтрации — ≥1000 мм/ч
- Дренажные трубы: ПНД перфорированные DN110, уложенные «ёлочкой» с шагом 5-7 м, на глубине 0,8-1,2 м. Подключены к коллектору DN160-200 по периметру поля
Гидравлический расчёт дренажа поля
Для поля 105×68 м (площадь 7 140 м²) при интенсивности дождя 15 мм/ч (0,25 мм/мин): Q = 7 140 × 0,25 × 10⁻³ / 60 = 0,03 м³/с = 30 л/с. При длине дренажных линий 35 м и шаге 6 м: 11 линий по 35 м = 385 п.м. дрен. Расход на одну дрену: 30/11 ≈ 2,7 л/с. DN110 с уклоном 0,005: пропускная способность при 50% заполнении — ≈5 л/с. Запас — 85%.
3. Водоотвод теннисного корта
Теннисный корт стандартного размера (23,77×10,97 м, площадь 260 м²) имеет поперечный или диагональный уклон 0,5-0,8%. Вода собирается в водоотводные лотки, расположенные по периметру корта. Требования к лоткам:
- Класс нагрузки — A15 (пешеходная зона). Материал — пластик (лёгкий, не повреждает покрытие при случайном контакте)
- Решётка — щелевая с ячейкой ≤8 мм (защита от застревания теннисных мячей)
- Цвет решётки — зелёный или терракотовый (в тон покрытию корта). Антибликовое покрытие (для игроков)
- Ширина лотка — 100-150 мм. Общая длина по периметру — ~70 п.м.
Расход с корта при ливне 30 мм/ч: Q = 30 × 0,9 × 260 / (3600 × 1000) = 0,00195 м³/с = 1,95 л/с. Лоток DN100 справляется с запасом (пропускная способность 3-5 л/с).
4. Водоотвод открытых многофункциональных площадок
Для баскетбольных, волейбольных площадок, воркаут-зон и скейт-парков применяется линейный водоотвод с лотками класса A15-B125 по периметру площадки. Особенности:
- Скейт-парки и роллердромы: решётка должна выдерживать ударные нагрузки от падения скейтборда/роликов — класс B125, материал сталь или чугун
- Площадки с резиновым покрытием: уклон покрытия — 0,8-1,0% к лотку. Резиновое покрытие водонепроницаемо — вся вода отводится лотками
- Детские площадки: решётка с ячейкой ≤8 мм (безопасность пальцев), класс A15, материал пластик (травмобезопасность). Цвет — яркий, интегрированный в дизайн площадки
Нормативная база
- СП 31-115-2006 «Физкультурно-спортивные залы. Часть 1. Открытые плоскостные сооружения»
- СП 332.1325800.2017 «Спортивные сооружения. Правила проектирования»
- СП 82.13330.2016 «Благоустройство территорий»
- Регламенты FIFA, UEFA, World Athletics, ITF (международные спортивные федерации)
