Дренаж фундамента — инженерная система, предотвращающая контакт подземной части здания с грунтовыми водами и верховодкой. Согласно СП 250.1325800.2016 (п. 5.1.1), устройство дренажа обязательно при заглублении подошвы фундамента в водоносный слой или при уровне грунтовых вод выше пола подвала менее чем на 0,5 м. Практика экспертизы проектной документации показывает, что ошибки в проектировании дренажа фундамента — вторая по частоте причина отрицательных заключений (после ошибок в армировании). В статье приведён алгоритм расчёта и проектирования пристенного дренажа для зданий с подвалом.

1. Выбор типа дренажа в зависимости от гидрогеологических условий

Условия	Тип дренажа	Конструкция	Применение
УГВ ниже пола подвала более чем на 0,5 м; грунты — супеси/пески	Пристенный дренаж не требуется	Гидроизоляция + отмостка	Здания без подвала; подвал на песчаном основании с низким УГВ
УГВ выше пола подвала или на 0-0,5 м ниже; любые грунты	Пристенный кольцевой дренаж	Дрены DN110-160 по периметру на уровне подошвы фундамента, обсыпка щебнем, геотекстиль	Здания с подвалом; таунхаусы, коттеджи с цокольным этажом
УГВ выше пола подвала более 1 м; слабопроницаемые грунты	Пристенный + пластовый дренаж	Кольцевой дренаж + сплошной фильтрующий слой (щебень 20-40 мм, h=300 мм) под всей площадью здания	Высотные здания с глубоким подвалом; метро, подземные паркинги

2. Гидрогеологический расчёт пристенного дренажа

Определение расчётного притока грунтовых вод к дрене

Для кольцевого дренажа прямоугольного здания в плане приток Q (м³/сут) определяется по формуле Дюпюи (адаптированной для кольцевого дренажа):

Q = π × k × (H² − h²) / ln(R / r₀)

где k — коэффициент фильтрации грунта (м/сут); H — мощность водоносного горизонта, м; h — глубина воды в дрене (принимается h = 0 для совершенного дренажа); R — радиус депрессионной воронки, R = 2S√(kH), где S = H − h — понижение уровня; r₀ — приведённый радиус кольцевого дренажа, r₀ = √(F/π), где F — площадь, охватываемая дренажом.

Пример расчёта для коттеджа 12×15 м

Исходные данные: суглинок, k = 0,3 м/сут; УГВ = 1,5 м от поверхности; подошва фундамента = 2,8 м; H = 2,8 − 1,5 = 1,3 м; F = (12+4)×(15+4) = 304 м² (дренаж на расстоянии 2 м от фундамента); r₀ = √(304/3,14) = 9,8 м; S = H = 1,3 м (совершенный дренаж); R = 2 × 1,3 × √(0,3×1,3) = 1,62 м.

Q = 3,14 × 0,3 × (1,3² − 0) / ln(1,62/9,8) — отрицательный логарифм указывает, что R < r₀. В этом случае формула Дюпюи неприменима (радиус дренажа превышает радиус депрессии). Физический смысл: приток к дрене будет определяться только инфильтрацией атмосферных осадков. Расчёт ведём по методу инфильтрации: Q = q_инф × F × 10⁻³, где q_инф = 50 мм/год = 0,137 мм/сут для суглинков. Q = 0,137 × 304 × 10⁻³ = 0,042 м³/сут = 42 л/сут — пренебрежимо малая величина. Дренаж DN110 с запасом обеспечит отвод.

3. Конструктивные требования к пристенному дренажу

Параметр	Значение	Нормативный документ
Расстояние от фундамента	1,5-3,0 м (но не менее глубины траншеи)	СП 250.1325800.2016, п. 6.2.3
Глубина заложения дрены	На 0,3-0,5 м ниже подошвы фундамента, но не выше глубины промерзания	СП 250.1325800.2016, п. 6.2.4
Продольный уклон дрен	Не менее 0,003 (3 мм/м) для DN110; 0,002 для DN160	СП 32.13330.2018, п. 5.4.1
Диаметр дрен	DN110 (длина до 50 м); DN160 (50-150 м); DN200 (более 150 м)	СП 250.1325800.2016, прил. Д
Материал труб	ПНД гофрированные двухслойные, SN6-SN8	ГОСТ Р 55072-2012
Фильтрующая обсыпка	Щебень фр. 20-40 мм, слой 150 мм вокруг трубы. Геотекстиль 150-200 г/м²	СП 250.1325800.2016
Смотровые колодцы	На углах здания и прямых участках через 35-50 м. Диаметр — 400-600 мм	СП 32.13330.2018, п. 6.2

4. 5 критических ошибок при устройстве дренажа фундамента

1. Дренаж выше подошвы фундамента

Дрена, уложенная выше уровня подошвы, не перехватывает воду, подходящую к фундаменту снизу. Результат: подвал затапливается, дренаж работает вхолостую. Правило: низ дрены должен быть на 0,3-0,5 м НИЖЕ подошвы.

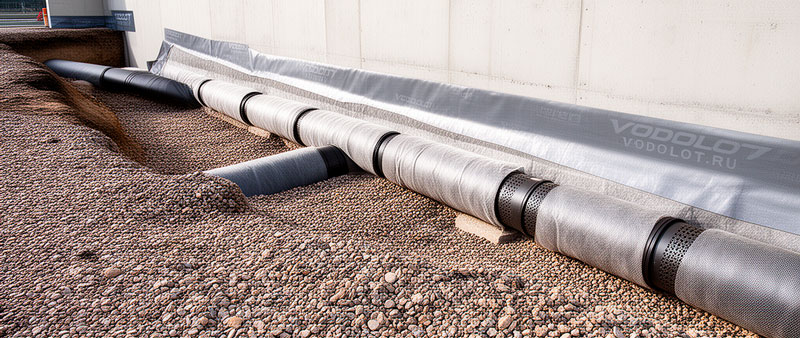

Дренаж фундамента: гидрогеологический расчёт, конструктивные требования и типовые ошибки

2. Отсутствие обратного уклона гидроизоляции

Наружная гидроизоляция фундамента должна иметь уклон от здания. Вода, скапливающаяся в пазухе между фундаментом и дреной, должна отводиться к дрене, а не к фундаменту.

3. Укладка дренажных труб без перфорации

Иногда по ошибке используют канализационные трубы (без отверстий). Вода не поступает в трубу, дренаж не работает. Маркировка дренажной трубы: «дренажная», «с перфорацией», ГОСТ Р 55072-2012.

4. Сброс дренажных вод в септик

Запрещён (СанПиН 2.1.3684-21). Грунтовые воды переполняют септик, вызывая всплытие и разрушение конструкции + загрязнение участка. Отвод дренажных вод — в ливневую сеть, дренажный колодец с фильтрующим дном или на рельеф.
