Отмостка — конструктивный элемент здания, выполняющий функцию защиты фундамента от поверхностных вод. Согласно СП 82.13330.2016, ширина отмостки должна превышать свес кровли на 200 мм, но быть не менее 1,0 м для обычных грунтов и 1,5 м для просадочных. Однако одна лишь отмостка без организованного водоотвода по её периметру не способна отвести воду от фундамента на участках с уклоном рельефа к зданию или на водонасыщенных грунтах. В статье рассмотрены конструктивные решения отмостки с интегрированным дренажем, а также сопряжение отмостки с линейным водоотводом.
1. Послойная конструкция отмостки с дренажем
| Слой (сверху вниз) | Материал | Толщина, мм | Функция |
|---|---|---|---|
| 1. Финишное покрытие | Тротуарная плитка / асфальтобетон / бетон | 40-80 | Защита нижележащих слоёв от механических повреждений, эстетика |
| 2. Армирующая сетка | Сетка 100×100×4 мм | — | Предотвращение трещин в бетонной подготовке |
| 3. Бетонная подготовка | Бетон B15, уклон 2-3% от здания | 100-150 | Жёсткое основание, формирование уклона |
| 4. Гидроизоляция | ПВХ-мембрана или профилированная мембрана (шипы к грунту) | 1-2 | Защита от капиллярного подсоса, отвод воды к дрене |
| 5. Песчаная подушка | Песок средней крупности, коэф. уплотнения ≥0,95 | 100-150 | Выравнивание, дренирование |
| 6. Щебёночная подготовка | Щебень фр. 20-40 мм | 150-200 | Дренирующий слой, отвод воды к дренажной трубе |
| 7. Геотекстиль | Иглопробивной, 200 г/м² | — | Разделение щебня и грунта, предотвращение заиливания |
| 8. Дренажная труба | ПНД гофрированная DN110, перфорированная | — | Сбор и отвод воды за пределы отмостки |
Армирование: когда обязательно
Согласно п. 6.27 СП 82.13330.2016, армирование отмостки дорожной сеткой обязательно:
- Для бетонных покрытий толщиной менее 80 мм
- При устройстве отмостки на просадочных грунтах (лесс, лессовидные суглинки)
- При ширине отмостки более 2,0 м
- Для отмостки, по которой возможен проезд автотранспорта (класс B125+)
2. Дренаж отмостки: когда необходим
Устройство дренажа по периметру отмостки обязательно в следующих случаях (СП 250.1325800.2016):
- Уклон рельефа направлен в сторону здания (вода самотёком движется к фундаменту)
- Грунты основания — суглинки, глины (коэффициент фильтрации <0,1 м/сут)
- Уровень грунтовых вод выше 2,0 м от поверхности в период весеннего паводка
- Наличие подвала или цокольного этажа (независимо от УГВ)
- Отмостка примыкает к водонепроницаемому покрытию большой площади (парковка, площадь)

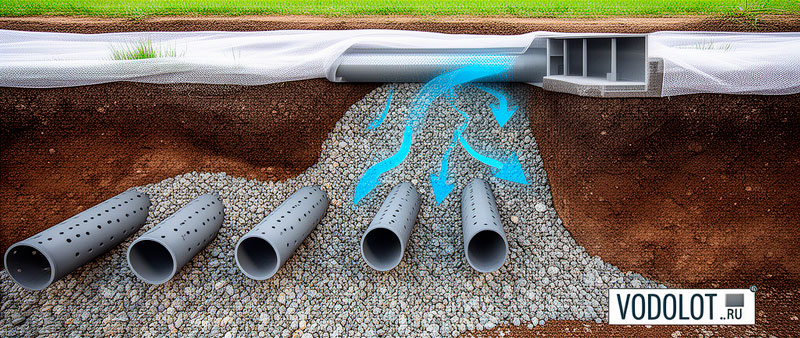

Конструкция дренажа отмостки
Дренажная труба DN110 укладывается на 0,2-0,3 м ниже уровня отмостки, на расстоянии 0,5-1,0 м от внешнего края. Уклон — не менее 0,003 (3 мм/м). Труба обсыпается щебнем и оборачивается геотекстилем. Вода из дрены отводится в дренажный колодец или на рельеф за пределами участка. Недопустимо подключение дрены отмостки к бытовой канализации или септику.
3. Сопряжение отмостки с линейным водоотводом
По внешнему периметру отмостки рекомендуется устройство водоотводного лотка класса A15-B125. Лоток выполняет две функции: перехват поверхностных вод, стекающих с отмостки, и приём воды из водосточных труб (при установке дождеприемников). Требования к лотку:
- Класс A15 (стандартно) или B125 (при возможности заезда авто на отмостку)
- Материал — пластик (оптимально) или бетон
- Сечение — DN100 (достаточно для коттеджа до 300 м²)
- Верх решётки — на 3-5 мм ниже уровня отмостки (уклон от здания)
- Уклон лотка — не менее 0,005 (5 мм/м) в сторону точки сброса
4. 5 типовых ошибок при устройстве отмостки
- Уклон отмостки направлен к зданию (обратный уклон): вода течёт к фундаменту, а не от него. Контролировать уклон на этапе бетонирования. Допуск: +0%/-0,5% (не более 5 мм обратного уклона на 1 м)
- Отсутствие деформационного шва между отмосткой и цоколем: при осадке отмостки образуется трещина, куда затекает вода. Шов заполняется эластичным герметиком (полиуретан, силикон). Ширина шва — 10-15 мм
- Замена гидроизоляции на рубероид: рубероид на картонной основе гниёт в грунте через 3-5 лет. Использовать ПВХ-мембрану или профилированную мембрану из ПНД
- Экономия на щебне (замена на строительный мусор): бой кирпича и бетона не обладает дренирующими свойствами и содержит гипс, вызывающий сульфатную коррозию бетона
- Устройство отмостки до завершения осадки грунта обратной засыпки: минимальный срок выдержки обратной засыпки пазух фундамента — 6 месяцев (зима + весна). Преждевременное бетонирование — трещины в отмостке через 1-2 года
Нормативная база
- СП 82.13330.2016 «Благоустройство территорий»
- СП 250.1325800.2016 «Защита от подземных вод»
- СП 22.13330.2016 «Основания зданий и сооружений»
- СП 45.13330.2017 «Земляные сооружения»
