Дренаж

Дренаж участка — комплекс инженерных мероприятий, направленных на понижение уровня грунтовых вод, отведение избыточной влаги из почвы и защиту фундаментов зданий от разрушающего воздействия воды. Согласно п. 5.1.1 СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод», устройство дренажа обязательно при расположении подошвы фундамента выше уровня грунтовых вод менее чем на 0,5 м, а также на участках с глинистыми и суглинистыми грунтами. Данное руководство предназначено для самостоятельного выполнения работ по устройству дренажа на участке площадью до 30 соток.

Типы дренажа: когда и какой применять

Поверхностный (линейный) дренаж

Назначение: отвод дождевых и талых вод с поверхности участка. Организуется с помощью водоотводных лотков, дождеприемников и открытых канав. Не влияет на уровень грунтовых вод.

Применение: все типы участков с твердыми покрытиями; обязателен при наличии уклона рельефа в сторону строений. Рекомендуемый класс лотков: A15 (пешеходные зоны) или B125 (зоны проезда автотранспорта).

Глубинный дренаж

Назначение: понижение уровня грунтовых вод, осушение толщи грунта. Представляет собой систему перфорированных дренажных труб (дрен), уложенных в траншеи с фильтрующей обсыпкой.

Применение: при высоком уровне грунтовых вод (УГВ выше 2,5 м от поверхности); на глинистых и суглинистых грунтах; для защиты подвалов и цокольных этажей. Трубы: ПНД гофрированные перфорированные, диаметр 110–160 мм.

Пристенный дренаж

Назначение: защита фундамента от гидростатического давления воды и капиллярного подсоса. Устраивается по периметру здания на уровне подошвы фундамента.

Применение: при наличии подвала или цокольного этажа; на участках с водонепроницаемыми грунтами. Трубы прокладываются с внешней стороны фундамента с обсыпкой щебнем и укрытием геотекстилем.

Пластовый дренаж

Назначение: защита подземных сооружений от подпора грунтовых вод снизу. Устраивается в виде сплошного фильтрующего слоя (щебень, гравий) под всей площадью сооружения.

Применение: при строительстве на водоносных грунтах; для защиты подвалов в условиях высокого УГВ. Требует обязательного геотехнического обоснования.

Проектирование дренажной системы

Определение расчетного притока воды

Для глубинного дренажа расчетный приток Qd (м³/сут) определяется по формуле Дюпюи (СП 250.1325800.2016):

Qd = k × (H² − h²) / R, где: k — коэффициент фильтрации грунта (м/сут); H — мощность водоносного горизонта (м); h — требуемая глубина понижения УГВ (м); R — радиус влияния дренажа (м).

Для типовых условий частного домостроения (суглинок, k = 0,1–0,5 м/сут, участок 15–20 соток) расчетный приток составляет 0,5–2,0 м³/сут.

Выбор диаметра дренажных труб

Диаметр дрен определяется гидравлическим расчетом. Для частного домостроения рекомендованы:

Дрены длиной до 50 м: DN110 мм
Коллекторные трубы: DN160 мм

Уклон дрен — не менее 0,003 (3 мм/м) для труб DN110; не менее 0,002 для DN160.

Схема размещения дрен

Типовая схема для участка включает:

Кольцевой дренаж по периметру дома (глубина — на 0,3–0,5 м ниже подошвы фундамента, расстояние от фундамента — 1,5–3,0 м)
Осушительные дрены по территории участка с шагом 6–10 м (на глинистых грунтах) или 10–15 м (на супесях)
Коллектор — магистральная труба, собирающая воду со всех дрен и отводящая к месту сброса
Смотровые колодцы — на поворотах, соединениях и прямых участках через 35 м

Материалы для дренажа

Дренажные трубы

Рекомендованы двухслойные гофрированные трубы из ПНД с перфорацией:

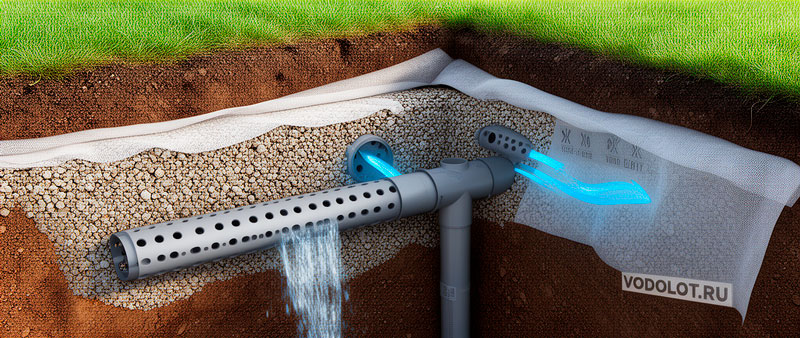

Дренаж участка своими руками: пошаговое руководство для разных типов грунта

Наружный слой — гофрированный (кольцевая жесткость SN6–SN8)
Внутренний слой — гладкий (низкое гидравлическое сопротивление)
Перфорация — щелевая, круговая, площадь отверстий не менее 20 см² на 1 п.м.
Обязательно наличие фильтра из геотекстиля (плотность 150–200 г/м²)

Щебень для обсыпки

Фракция: 20–40 мм (основная обсыпка), 5–20 мм (обсыпка вокруг трубы)
Материал: гранитный щебень (прочность М800–М1000, морозостойкость F150)
Содержание пылевидных и глинистых частиц: не более 1% по массе

Геотекстиль

Применяется иглопробивной геотекстиль (Дорнит) плотностью 150–200 г/м². Функции: разделение слоев (предотвращение заиливания щебня грунтом) и фильтрация. Коэффициент фильтрации геотекстиля должен быть не менее 50 м/сут.

Пошаговая технология монтажа

Шаг 1. Разметка и земляные работы

Разметка трасс дренажа выполняется по проекту с выносом осей колышками и шнуром. Ширина траншеи: для трубы DN110 — не менее 300 мм. Глубина траншеи: определяется проектом с учетом глубины промерзания (для Московской области — 1,4 м от поверхности). Уклон дна траншеи контролируется нивелиром или водяным уровнем.

Шаг 2. Укладка геотекстиля и подушки

На дно траншеи укладывается геотекстиль с запасом 300–400 мм с каждой стороны для последующего завертывания обсыпки. Поверх геотекстиля — песчаная подушка толщиной 50–100 мм с уплотнением. На подушку — слой щебня фракции 5-20 мм толщиной 100 мм.

Шаг 3. Укладка труб

Дренажные трубы укладываются на щебеночную подготовку. Раструбы направляются против уклона (от верхней точки к нижней). Перфорация — вниз (при высоком УГВ) или по бокам (при защите от верховодки). Соединения — муфтовые или раструбные. Гибкие трубы укладываются змейкой с компенсацией температурных удлинений.

Шаг 4. Обсыпка и завертывание геотекстиля

Труба обсыпается щебнем фракции 20–40 мм со всех сторон (слой не менее 150 мм). Геотекстиль заворачивается внахлест (перехлест 150–200 мм). Верхний слой траншеи засыпается песком (100–200 мм), затем местным грунтом с послойным уплотнением.

Шаг 5. Монтаж колодцев и подключение

Смотровые и поворотные колодцы монтируются в местах, предусмотренных проектом. Дно колодца — с уклоном в сторону отводящей трубы. Герметизация вводов труб — резиновыми манжетами. Коллектор подключается к водоприемнику (дренажный колодец, канава, водоём).
