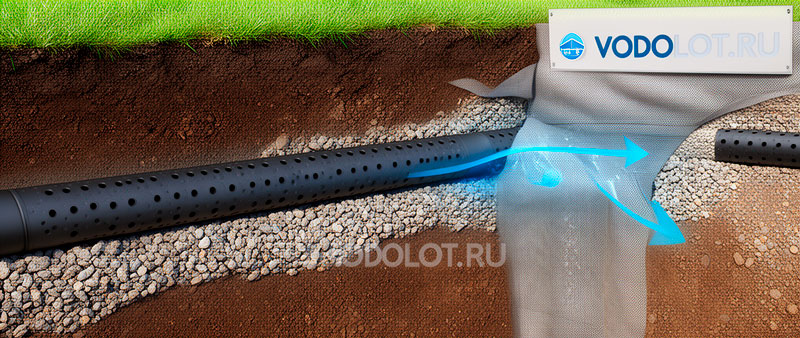

Дренажные трубы — ключевой элемент системы глубинного дренажа, от правильного выбора которого зависит эффективность осушения грунта, долговечность фундаментов и общая работоспособность дренажной системы. Рынок предлагает широкий ассортимент дренажных труб, различающихся по материалу, конструкции, диаметру и классу кольцевой жесткости. В данной статье мы проведем системный анализ всех типов дренажных труб, представленных на российском рынке, и дадим практические рекомендации по их подбору для различных геологических и гидрологических условий.
Типы дренажных труб
По материалу изготовления
| Материал | Преимущества | Недостатки | Срок службы |
|---|---|---|---|
| ПНД (HDPE) гофрированные | Гибкость, химическая стойкость, малый вес, цена | Горючесть, деформация при высоких температурах | 50+ лет |
| ПВХ (PVC) гладкие | Высокая кольцевая жесткость, гладкая поверхность | Хрупкость при отрицательных температурах | 30–50 лет |
| Полипропилен (PP) | Термостойкость, химическая стойкость | Высокая стоимость | 50+ лет |
| Бетонные/ЖБ | Высокая прочность, негорючесть | Большая масса, сложность монтажа | 50+ лет |
| Керамические | Химическая инертность, долговечность | Хрупкость, высокая стоимость, сложность монтажа | 100+ лет |
По конструкции
- Однослойные гофрированные — бюджетный вариант, кольцевая жесткость SN4. Применяются на глубинах до 2 м в ненагруженных зонах
- Двухслойные гофрированные (ПНД/ПНД) — наружный гофрированный слой + внутренний гладкий. Кольцевая жесткость SN6–SN8. Оптимальный выбор для частного домостроения
- Спиральновитые (ПВХ) — высокая кольцевая жесткость (SN8–SN16) при малом весе. Применяются под дорогами и в условиях высоких грунтовых нагрузок
- Перфорированные с фильтром из геотекстиля — готовое решение, не требующее дополнительной обсыпки щебнем в слабо- и среднефильтрующих грунтах
Выбор диаметра дренажной трубы
Методика расчёта
Диаметр дренажной трубы d (мм) определяется гидравлическим расчётом на пропуск расчётного притока воды Qd (л/с) с заполнением не более 50% сечения (для обеспечения вентиляции):
d = 2 × √(Qd / (π × v × 500)), где v — скорость потока (рекомендуемая 0,5–1,0 м/с).
Упрощённая таблица выбора диаметра (по СП 32.13330.2018):
| Длина дрены, м | Уклон | Рекомендуемый диаметр, мм |
|---|---|---|
| до 50 | 0,003–0,005 | 110 |
| 50–100 | 0,003–0,005 | 160 |
| 100–200 | 0,003–0,005 | 200 |
| 200+ | Проектный | 250–315 |
Кольцевая жесткость (SN)
Кольцевая жесткость (SN, кН/м²) определяет способность трубы сопротивляться деформации под нагрузкой от вышележащего грунта и транспорта. Выбор SN по глубине заложения:
- Глубина до 1,0 м, пешеходная зона: SN4
- Глубина 1,0–3,0 м, пешеходная зона: SN6
- Глубина до 1,5 м, проезжая часть: SN8
- Глубина 1,5–3,0 м, проезжая часть: SN12–SN16
- Глубина более 3,0 м: требуется индивидуальный расчёт
Для частного домостроения рекомендована кольцевая жесткость SN6–SN8 (трубы ПНД двухслойные гофрированные).
Фильтрующая обсыпка и геотекстиль
Назначение
Фильтрующая обсыпка дренажной трубы выполняет две функции: предотвращает заиливание (проникновение частиц грунта в трубу через перфорацию) и увеличивает водоприемную способность дрены за счет высокой пористости обсыпки.
Требования к щебню
- Фракция: 20–40 мм (основной слой), 5–20 мм (слой вокруг трубы)
- Прочность: М800–М1000
- Морозостойкость: F150
- Содержание пылевидных и глинистых частиц: ≤1%
- Лещадность (содержание зерен пластинчатой формы): ≤15%
Геотекстиль для фильтра
Плотность геотекстиля для обертывания дренажной обсыпки — 150–200 г/м². Коэффициент фильтрации геотекстиля должен быть не менее чем в 10 раз выше коэффициента фильтрации окружающего грунта, но не менее 50 м/сут. Тип геотекстиля — иглопробивной термоскрепленный (Дорнит или аналог).
Укладка дренажной трубы: ключевые правила
- Минимальный уклон дрены — 0,003 (3 мм на 1 п.м.). Для труб DN200 и выше допускается 0,002. Контроль уклона — нивелиром или лазерным уровнем на каждом погонном метре
- Перфорация трубы ориентируется вниз при защите от капиллярного поднятия грунтовых вод и вбок/вверх — при перехвате верховодки
- Минимальная толщина слоя щебня вокруг трубы — 150 мм со всех сторон
- Геотекстиль укладывается с перехлестом полотен 150–200 мм. Нахлест по длине траншеи — не менее 300 мм
- Засыпка траншеи производится местным грунтом с послойным уплотнением. Непосредственно над геотекстилем — слой песка (h=100 мм)
- Температура монтажа труб ПНД — не ниже −15 °C; при более низких температурах трубы становятся хрупкими
Нормативная база
- ГОСТ Р 55072-2012 «Трубы дренажные гофрированные из полиэтилена с двухслойной стенкой»
- ГОСТ 32413-2013 «Трубы дренажные из непластифицированного поливинилхлорида»
- СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод»
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения»
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
- Пособие по проектированию дренажа зданий и сооружений (Москомархитектура)
