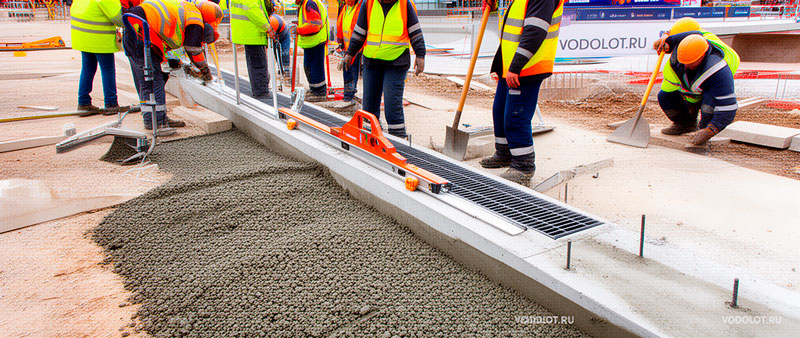

Монтаж водоотводных лотков — завершающий и наиболее ответственный этап устройства системы поверхностного водоотвода. По статистике технического надзора, до 40% дефектов водоотводных систем, выявляемых в первые 2 года эксплуатации, связаны с нарушениями технологии монтажа, а не с качеством изделий. Настоящее руководство содержит пошаговую инструкцию по монтажу бетонных водоотводных лотков с учетом требований СП 78.13330.2012, СП 32.13330.2018 и технологических карт ведущих производителей.
Подготовительные работы
Геодезическая разбивка
До начала земляных работ производится вынос трассы водоотвода в натуру с закреплением осей створными знаками. Продольный профиль линии водоотвода должен быть увязан с вертикальной планировкой территории. Минимальный продольный уклон — 0,5% (5 мм на 1 п.м.), оптимальный — 1,0%. Уклоны менее 0,3% не допускаются согласно п. 5.5.1 СП 32.13330.2018. Контроль высотных отметок — нивелиром с точностью ±2 мм.
Земляные работы
Разработка траншеи производится с запасом по ширине для устройства бетонной обоймы. Минимальная ширина траншеи: ширина лотка + 200 мм с каждой стороны. Глубина траншеи определяется суммой: высота лотка + толщина бетонной подготовки (100 мм) + толщина выравнивающего слоя (20–30 мм). Дно траншеи уплотняется виброплитой до коэффициента уплотнения не менее 0,95.
Устройство основания
Бетонная подготовка выполняется из бетона класса:
- B15 — для классов нагрузки A15–B125
- B20 — для классов нагрузки C250
- B25 — для классов нагрузки D400 и выше
Толщина подготовки — не менее 100 мм. Армирование подготовки — дорожная сетка 100×100×5 мм. Бетонирование производится с виброуплотнением. Поверхность подготовки выравнивается с проектным уклоном.
Укладка лотков
Порядок укладки
Лотки укладываются в направлении от самой низкой точки (точки сброса воды) к самой высокой, против направления потока. Каждый последующий лоток стыкуется с предыдущим замковым соединением. Стыки проверяются на герметичность и совпадение геометрических осей.
Фиксация и выравнивание
Положение каждого лотка выверяется по высоте и в плане. Для фиксации используются монтажные клинья или временные распорки. Отклонение от проектной отметки по высоте — не более ±2 мм, смещение в плане — не более ±5 мм на 10 м линии.
Герметизация стыков
Замковые соединения промазываются эластичным герметиком на полиуретановой или полимерной основе. Для лотков класса D400 и выше рекомендуется дополнительная гидроизоляция стыков снаружи битумно-полимерной лентой. Заглушки на торцах линии устанавливаются до бетонирования обоймы.
Бетонирование обоймы (омоноличивание)
Состав бетонной обоймы
Бетонная обойма (бетонное обрамление, «бетонные щеки») выполняется из бетона класса не ниже класса подготовки. Рекомендуемые составы:
- Класс B20 (М250) — для лотков класса A15–C250
- Класс B25 (М350) — для лотков класса D400 и выше
Минимальная ширина обоймы — 100 мм с каждой стороны. Верх обоймы должен быть ниже верха лотка на 20–30 мм для последующей укладки асфальтобетонного покрытия заподлицо с решеткой.
Технология бетонирования
- Установка опалубки с внешних сторон траншеи
- Послойная укладка бетонной смеси с виброуплотнением
- Бетонирование производится симметрично с двух сторон для предотвращения смещения лотка
- Уход за бетоном в течение 7 суток (укрытие, увлажнение)
- Распалубка не ранее 24 часов после бетонирования
Деформационные швы
Согласно п. 6.2.8 СП 78.13330.2012, деформационные швы в бетонной обойме устраиваются с шагом не более 6 м. Ширина шва — 10–15 мм. Заполнение шва — битумно-полимерная мастика или эластичный шнур (Вилатерм) с герметиком. Деформационный шов обоймы должен совпадать с деформационным швом покрытия.
Установка решеток
Монтаж решеток производится после полного набора прочности бетоном обоймы (не ранее 7 суток) и устройства прилегающего дорожного покрытия. Решетка устанавливается в монтажный паз лотка и фиксируется штатным крепежом:
- Болтовое крепление (М8–М10) — для чугунных и стальных решеток класса C250 и выше
- Замковое крепление (защелки) — для пластиковых решеток класса A15–B125
- Анкерное крепление — для решеток класса E600–F900
Верх решетки должен находиться на 3–5 мм ниже уровня покрытия. Момент затяжки болтов — согласно инструкции производителя (типовое значение 25–35 Нм).
Контроль качества и приемка
Приемочный контроль смонтированной линии водоотвода включает:
- Проверку геометрии: продольный уклон, высотные отметки, прямолинейность
- Проверку герметичности стыков (визуально, при необходимости — гидравлические испытания)
- Проверку фиксации решеток и момента затяжки крепежа
- Проверку соответствия класса нагрузки проекту (по маркировке изделий)
- Гидравлическое испытание линии проливом воды с замером времени отвода
Результаты приемки оформляются актом освидетельствования скрытых работ (АОСР) и исполнительной схемой с привязкой к осям здания/сооружения.
Типовые ошибки монтажа и их последствия
Недостаточный продольный уклон (менее 0,3%)
Приводит к застою воды, ускоренному заиливанию лотка, образованию наледи зимой. Требуется демонтаж линии и переустройство основания. Стоимость исправления превышает стоимость правильного монтажа в 2–3 раза.
Отсутствие или недостаточная ширина бетонной обоймы
Без обоймы лоток воспринимает горизонтальные нагрузки от транспортных средств напрямую на корпус, что приводит к образованию трещин в бетоне, сколам кромок и разрушению замковых соединений. Особенно критично для пластиковых лотков.
Монтаж решеток до устройства покрытия
Загрязнение лотка строительным мусором, повреждение решеток строительной техникой. Решетки должны устанавливаться ПОСЛЕ завершения всех строительных работ на данном участке.
Нормативная база
- СП 78.13330.2012 «Автомобильные дороги» (СНиП 3.06.03-85)
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения»
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- ГОСТ 32955-2014 «Лотки водоотводные дорожные»
- ГОСТ 7473-2010 «Смеси бетонные. Технические условия»
- ТР ТС 014/2011 «Безопасность автомобильных дорог»
- Технологические карты: BetoMax (монтаж бетонных лотков), EcoTeck (монтаж пластиковых лотков)
