Эксплуатация водоотводных лотков в зимний период в климатических условиях Российской Федерации сопряжена с рядом специфических проблем: замерзание воды в лотках с образованием ледяных пробок, разрушение бетонных конструкций при циклах заморозки-оттаивания, коррозионное воздействие противогололедных реагентов, повреждение решеток снегоуборочной техникой. Правильная подготовка системы водоотвода к зиме и своевременное обслуживание позволяют не только избежать аварийных ситуаций, но и существенно продлить срок службы системы. В статье рассмотрены практические методы зимней эксплуатации, основанные на опыте обслуживания систем водоотвода в Москве, Санкт-Петербурге и городах Сибири.
Типовые зимние проблемы водоотводных систем
Образование ледяных пробок
Причина — застой воды в лотках с недостаточным продольным уклоном (менее 0,5%) или в зонах с локальными просадками. Ледяная пробка блокирует водоотвод, вызывая образование наледи на поверхности дороги или тротуара. Борьба: обеспечение проектного уклона при монтаже, регулярная очистка лотков перед заморозками, применение антиобледенительных систем.
Разрушение бетона при заморозке
Вода, проникшая в микропоры бетона, при замерзании увеличивается в объеме на 9%, создавая внутреннее давление до 200 МПа, что приводит к образованию микротрещин и постепенному разрушению конструкции. Критический параметр — водопоглощение бетона. Согласно ГОСТ 32955-2014, водопоглощение бетона лотков не должно превышать 6% по массе; для полимербетонных лотков — менее 0,5%. Последние практически не подвержены морозному разрушению.
Коррозия от противогололедных реагентов
Хлориды натрия, кальция и магния, входящие в состав противогололедных материалов (ПГМ), ускоряют коррозию бетона и металла. По данным НИИЖБ, скорость коррозии бетона в присутствии хлоридов увеличивается в 3–5 раз. Наиболее уязвимы стальные решетки без антикоррозионного покрытия. Рекомендация: использовать пластиковые или полимербетонные лотки, для стальных решеток — горячее цинкование (толщина слоя не менее 80 мкм).
Системы обогрева водоотводных лотков
Греющий кабель

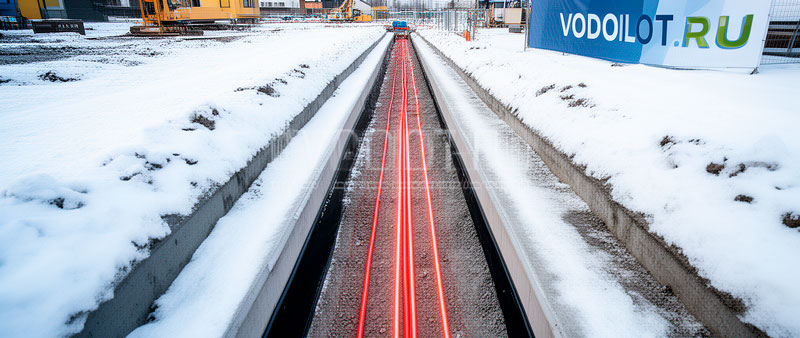

Саморегулирующийся греющий кабель — наиболее эффективное решение для предотвращения замерзания воды в лотках. Принцип действия: при понижении температуры сопротивление кабеля уменьшается, мощность тепловыделения возрастает; при повышении — снижается. Удельная мощность — 20–40 Вт/м.
Технология укладки:
- Кабель укладывается на дно лотка змейкой с шагом 100–150 мм
- Фиксация — монтажной лентой или пластиковыми хомутами к арматурной сетке
- Подключение — через УЗО с током утечки 30 мА (ПУЭ, раздел 1.7)
- Терморегулятор с датчиком температуры и влажности — для автоматического включения
Расчетная потребляемая мощность для лотка DN200 длиной 100 м — 2–4 кВт. Годовое потребление электроэнергии для Московского региона — 800–1500 кВт·ч на 100 п.м. лотка.
Альтернативные методы
- Теплоизоляция лотков экструдированным пенополистиролом (XPS) слоем 50–100 мм, уложенным под лоток и с боков. Эффективно в комплексе с греющим кабелем
- Устройство дренирующего слоя под лотком с отводом воды в глубинный дренаж. Исключает застой воды в лотке при отключении греющего кабеля
Регламент зимнего обслуживания
Осенняя подготовка (октябрь-ноябрь)
- Очистка лотков, решеток, пескоуловителей и дождеприемников от листвы, мусора и ила
- Проверка целостности решеток и крепежа, замена поврежденных элементов
- Проверка работоспособности греющего кабеля (тестовый прогрев в течение 1 часа)
- Очистка и регулировка термостатов системы обогрева
- Проверка отсутствия застоя воды в лотках при пробном проливе
Зимняя эксплуатация (декабрь-март)
- Еженедельный визуальный осмотр состояния лотков и решеток
- Удаление снега и наледи с решеток пластиковыми или деревянными скребками (металлический инструмент повреждает защитное покрытие)
- Контроль работы системы обогрева (потребляемая мощность, температура поверхности)
- Запрещается: скалывание льда ударным инструментом (лом, кувалда), применение химических реагентов на неподготовленных бетонных поверхностях
Весенняя ревизия (апрель)
- Детальный осмотр всех элементов системы на предмет трещин, сколов, коррозии
- Очистка от песка и противогололедных материалов, накопившихся за зиму
- Проверка геометрии (уклонов, высотных отметок) — выявление просадок
- При необходимости — локальный ремонт поврежденных участков
Нормативная база
- ГОСТ 32955-2014 «Лотки водоотводные дорожные»
- ОДМ 218.2.055-2015 «Рекомендации по проектированию водоотвода»
- Методические рекомендации по зимнему содержанию автомобильных дорог (РОСАВТОДОР, 2018)
- ПУЭ (7-е издание), раздел 1.7 — Заземление и защитные меры электробезопасности
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
