Уклон — геометрический параметр, определяющий способность водоотводного лотка к самотёчному перемещению воды. Недостаточный уклон приводит к застою воды и заиливанию; избыточный — к разгону потока до скоростей, вызывающих эрозию бетона и гидравлический удар в местах перепада. СП 32.13330.2018 (п. 5.4.1) устанавливает минимальный продольный уклон лотков 0,005 (5‰), допуская снижение до 0,003 при обосновании гидравлическим расчётом. Однако практика эксплуатации показывает, что для пластиковых лотков (низкая шероховатость) оптимальный диапазон составляет 0,005-0,010; для бетонных — 0,008-0,020. В статье дан инженерный анализ влияния уклона на работу системы водоотвода.
1. Физическое обоснование минимального уклона
Критическая скорость самоочищения
Для предотвращения осаждения взвешенных частиц (песок, ил) скорость потока в лотке должна превышать критическую скорость Vcr (м/с), определяемую по формуле Кеннеди:
Vcr = C × √(d × (ρs − 1))
где C — эмпирический коэффициент (C = 3,5 для песчаных частиц); d — диаметр частицы, м; ρs — относительная плотность частицы (для кварцевого песка ρs = 2,65).
Для частицы песка d = 0,5 мм = 0,0005 м: Vcr = 3,5 × √(0,0005 × 1,65) = 0,10 м/с. Для частицы гравия d = 5 мм: Vcr = 3,5 × √(0,005 × 1,65) = 0,32 м/с.
Связь уклона и скорости для типового лотка DN200
Из формулы Шези-Маннинга: V = (1/n) × R2/3 × √i. Для бетонного лотка DN200 (n=0,013, R=0,06 м): V = (1/0,013) × 0,060,667 × √i = 11,3 × √i.
| Уклон i | Скорость V, м/с | Самоочищение от песка (Vcr=0,1) | Самоочищение от гравия (Vcr=0,32) |
|---|---|---|---|
| 0,001 (1‰) | 0,36 | Да | Да (на границе) |
| 0,003 (3‰) | 0,62 | Да | Да |
| 0,005 (5‰) | 0,80 | Да | Да |
| 0,010 (10‰) | 1,13 | Да | Да |
| 0,020 (20‰) | 1,60 | Да | Да |
Вывод: уклон 0,001 (1‰) уже обеспечивает скорость самоочищения для песка, но СП 32.13330.2018 требует минимум 0,003 из-за погрешности строительства (±2 мм на 3 м длины даёт погрешность уклона 0,67‰). При совокупной погрешности уклон 0,003 может превратиться в 0,001-0,002 — на грани заиливания. Поэтому рекомендованный минимум — 0,005.
2. Максимально допустимый уклон
При высоких скоростях потока (V > 4 м/с) возникают следующие проблемы:
- Кавитационная эрозия бетона: при обтекании неровностей потоком с V > 6 м/с в зонах разрежения образуются кавитационные пузырьки, схлопывание которых создает локальное давление до 1000 МПа, разрушающее бетон. Предельная скорость для бетона B30 — 6-8 м/с; для пластика — 4-5 м/с (начинается вибрация стенок)
- Гидравлический удар в поворотах: при V > 3 м/с на повороте 90° возникает скачок давления до 2-3 атм, способный сорвать решётку с замкового крепления
- Распыление воды из лотка: при V > 3 м/с поток переходит в бурный режим (Fr > 1), частично выплескиваясь через решётку на прилегающее покрытие
Максимальный продольный уклон лотка ограничивается:
| Материал лотка | Максимальный уклон | При более крутом уклоне |
|---|---|---|
| Бетон | 0,05 (50‰) | Устройство перепадных колодцев через каждые 10-15 м |
| Пластик (PP) | 0,03 (30‰) | Устройство перепадных колодцев или гасителей энергии через каждые 8-12 м |
| Полимербетон | 0,05 (50‰) | Как для бетона |

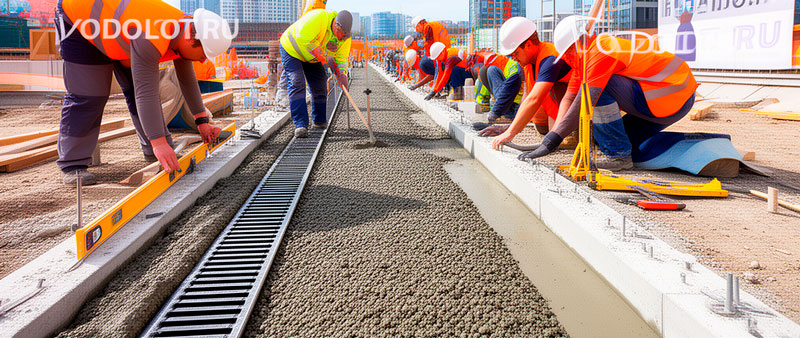

3. Контроль уклона при монтаже
Инструментальный контроль продольного уклона выполняется:
- Нивелиром (оптическим или цифровым): точность ±1 мм на 30 м. Методика: определение отметок дна траншеи на каждом стыке лотков (шаг 0,5-1,0 м). По разности отметок вычисляется уклон
- Лазерным построителем плоскостей: выставляется горизонтальная базовая плоскость; расстояние от плоскости до дна лотка измеряется рейкой с фотоприемником. Точность ±0,5 мм. Рекомендован для длинномерных линий (более 50 м)
- Гидроуровнем (водяным): точность ±2 мм. Бюджетный метод, допустим для частного строительства
Допустимое отклонение продольного уклона от проектного: ±0,1% (1‰), но не более 20% от проектного значения. Например, при проектном уклоне 0,005 (5‰) допустимый диапазон — 0,004-0,006.
Нормативная база
- СП 32.13330.2018 «Канализация. Наружные сети» (п. 5.4)
- СП 78.13330.2012 «Автомобильные дороги»
- ГОСТ 32955-2014 «Лотки водоотводные дорожные»
